HOME-Ladeset mit Ladesteckdose Typ 2 | 16A | 3phase | 11 kW | 0,7m

 HOME-Ladeset mit Ladesteckdose Typ 2 | 16A | 3phase | 11 kW | 0,7m

Produkt-Bewertung: 5/5 (3x)

Ihre Bewertung:

Einsteigerpaket Ladetechnik-Set HOME zum einfachen Zusammenbau einer Ladestation, Integrierte Freigabefunktion des Verriegelungsaktuators zum Trennen von Infrastruktur-Ladestecker und Infrastruktur-Ladedose, IEC 62196-2, IECˆ61851-1, Mode 3, Case B, 11 kW, 16 A, 400 V AC, Kabel: 0,7 m

593,12 € inkl MWSt.

490,18 €

674 € inkl MWSt. Rabatt 12%

Lagerstatus: Auf Lager

Produzent: Phoenix Contact

Product question

Ladetechnik-Set HOME mit AC-Infrastruktur-Ladedose, mit beispielhafter Montage- und Installationsanleitung einer Ladestation für die Elektromobilität (EVSE), inklusive Empfehlung weiterer benötigter Komponenten (Ladeschütz, Schutzeinrichtungen), zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeug-Inlets

Produktdefinition

  • Produkttyp Einsteigerpaket Ladetechnik-Set HOME zum einfachen Zusammenbau einer Ladestation
  • Ausführung HOME
  • Normen/Bestimmungen IEC 62196-2

                                            IECˆ61851-1

  • Ladestandard Typ 2
  • Lademodus Mode 3, Case B
  • Hinweis Zusammenstellung aller Phoenix Contact Ladetechnik-Produkte und Klemmen mit Empfehlung weiterer benötigter Komponenten (Ladeschütz, Schutzeinrichtungen)

         Die Installation und Inbetriebnahme darf ausschließlich von Elektrofachkräften durchgeführt werden.                   Beachten Sie dabei die jeweils gültigen nationalen Vorschriften.
         Die Einzelkomponenten tragen eine CEKennzeichnung soweit gesetzlich erforderlich.

  • Anzahl unterstützte Ladepunkte 1
  • Verriegelungsfreigabe bei Netzausfall Integrierte Freigabefunktion des Verriegelungsaktuators zum Trennen von Infrastruktur-Ladestecker und Infrastruktur-Ladedose

Maße

  • Leitungslänge 0,70 m
  • Leitungslänge Verriegelungsaktuator 0,50 m


Elektrische Eigenschaften

  • Art des Ladestroms AC 3-phasig
  • Ladeleistung 11 kW
  • Ladestrom 16 A
  • Ladespannung 400 V AC

Ladetechnik-Set

  • Art des Ladepunktes AC-Infrastruktur-Ladedose, 12 V Verriegelungsaktuator, selbstschließender IP54-Schutzdeckel
  • Ladesteuerung AC-Ladesteuerung Basic, vorkonfiguriert
  • Verriegelungsfreigabe bei Netzausfall Integrierte Freigabefunktion des Verriegelungsaktuators zum Trennen von Infrastruktur-Ladestecker und Infrastruktur-Ladedose
  • Differenzfehlerstrom-Modul 1-kanaliges RCM
  • Verdrahtungsplan Inklusive Download zu Beispiel-E-Plan

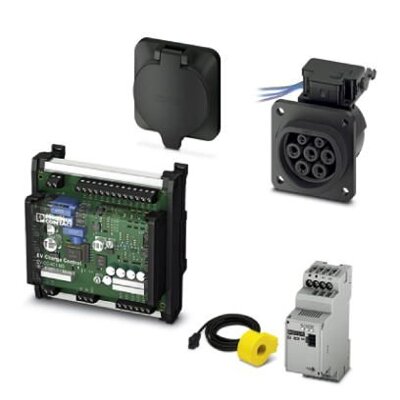

Set besteht aus

  • 1405213 EV-T2M3SE12-3AC20A-0,7M2,5E10
  • 1405217 EV-T2SC
  • 1622452 EV-CC-AC1-M3-CBC-SER-HS
  • 1622450 EV-RCM-C1-AC30-DC6
  • 3208760 PT 16-TWIN N
  • 3208773 PT 16-TWIN N BU
  • 3208786 PT 16-TWIN N-PE
  • 3211813 PT 6
  • 3211819 PT 6 BU
  • 3211822 PT 6-PE
  • 3209510 PT 2,5
  • 3209549 PT 2,5-TWIN
  • 3209552 PT 2,5-TWIN BU
  • 3025040 ZFK 6-DREHSI (5X20)
  • 3005950 FBS 2-12
  • 3030174 FBS 3-5
  • 3030417 D-ST 2,5
  • 3030488 D-ST 2,5-TWIN
  • 3212044 D-PT 6
  • 3208799 D-PT 16-TWIN N
  • 3022276 CLIPFIX 35-5
